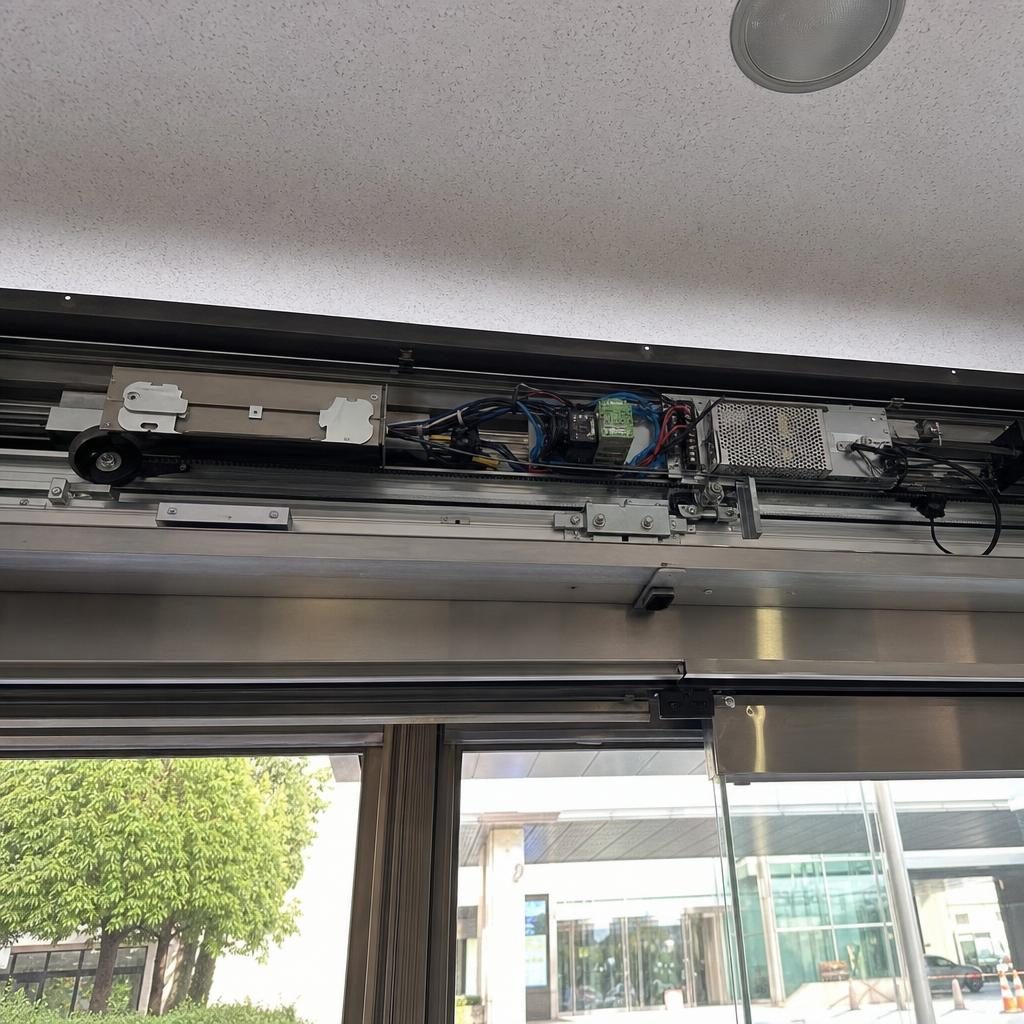

분당자동문수리 야탑동 전원은 들어오지만 구동되지 않는 자동문 점검

증상 개요

야탑동 현장 출동은 "전원은 들어오는데 자동문이 전혀 동작하지 않는다"는 신고로 시작했습니다. 분당자동문수리 사례 중에서도 흔히 접하는 증상이라 먼저 침착하게 원인 파악에 들어갔습니다.

처음 의심한 부분

초기에는 전원 공급부(퓨즈, 전원선 접점), 안전센서(광센서·안전릴레이), 모터 구동부를 먼저 의심했습니다. 전원 표시등이 켜져 있어도 내부 전원 분배나 안전회로에서 차단되는 경우, 또는 모터 자체 문제로 구동 신호는 들어가나 움직이지 않는 경우가 있기 때문입니다.

점검 방향(현장 점검 순서)

1) 외관·전원 표시 확인: 전원 표시등과 제어반의 상태를 확인하여 기본 전원은 들어오는지 확인했습니다.

2) 전원 분배 및 퓨즈 점검: 내부 퓨즈와 접점에 과열·단선 흔적이 있는지 확인, 배선 연결 상태를 확인했습니다.

3) 안전장치와 입력신호 확인: 광센서 및 안전릴레이가 정상 상태인지, 외부 입력(벽스위치·리모컨 신호)이 제어기로 들어오는지 확인했습니다.

4) 모터 및 감속기 점검: 모터에서 기계적 이상음이나 걸림 현상이 있는지, 수동 개방(수동 해제)으로 문이 자유롭게 움직이는지를 확인했습니다.

5) 제어부 신호 확인: 제어기에서 모터로 출력 신호가 나가는지, 제어기 내부 상태(LED 표시 등)를 점검했습니다.

다른 원인 배제 과정

- 전원 분배와 퓨즈, 배선 접점에서는 이상 징후가 발견되지 않았습니다.

- 안전센서와 입력신호 역시 정상으로 확인되어 외부에서 동작을 차단하는 조건은 아니었습니다.

- 모터 및 감속기 측면에서도 수동으로 문을 이동시키면 걸림 없이 움직여 기계적 결함 가능성은 낮다고 판단했습니다.

이렇게 전원·센서·모터 쪽 원인을 차례로 배제한 뒤 제어신호 쪽 문제에 집중했습니다.

최종 원인

점검 결과, 제어기(컨트롤러)의 제어 불량으로 판단했습니다. 제어기 자체에서 모터 구동을 지시하는 출력이 정상적으로 발생하지 않아 전원은 들어오지만 문 동작으로 이어지지 않는 상태였습니다.

조치 및 이유

제어기의 내부 고장이 명확하여 해당 컨트롤러를 교체하고, 교체 후 시스템 초기값(기본 파라미터)을 재설정했습니다. 컨트롤러 교체는 불안정한 제어 신호를 근본적으로 해결하기 위한 조치이며, 초기값 재설정은 문 열림·닫힘 각도, 속도, 안전반응 등 운전 조건을 새 컨트롤러에 맞추기 위해 필수적입니다. 교체한 주요 부품: 컨트롤러.

작업 후 확인 순서

1) 전원 투입 후 제어기 진단 표시 확인.

2) 수동·자동 모드에서 정지·출발 동작을 각각 점검.

3) 안전센서 오작동 여부 확인(장애물 감지 시 정지).

4) 리모컨·벽스위치 등 외부 입력으로 정상 반응 확인.

5) 약간의 운전 후 안정 상태 관찰(이상 소음·진동·오작동 여부 확인).

현장 판단 메모

동일한 "전원은 있으나 동작하지 않음" 증상도 현장에 따라 모터 이상, 벨트·기어 걸림, 안전회로 트립 등 다른 원인일 수 있습니다. 따라서 초기 점검에서 전원·센서·모터를 하나씩 배제하는 절차가 중요합니다. 이번 야탑동 현장에서는 위 절차를 통해 컨트롤러 교체와 초기값 재설정으로 정상 운전 복구를 확인했습니다.
